Проточный реактор углекислого газа для аквариума. Руководство пользователя.

Проточный реактор углекислого газа для аквариума. Руководство пользователя.

Сегодня на рынке много готовых решений, а точнее устройств предназначенных для подачи углекислого газа в аквариум. К таким устройствам относятся разнообразные диффузоры изготовленные из пластика, металла или стекла, а также реакторы со встроенной крыльчаткой или керамическими мембранами. Несомненно, они очень часто справляются со своим прямым предназначением, но рано или поздно их необходимо чистить. На керамических мембранах диффузоров, устанавливаемых внутри аквариума появляется бактериальный и водорослевый налет. Спустя пару тройку недель, установленный диффузор работает уже не так хорошо. Это связано с закупоркой маленьких отверстий, в результате такой закупорки углекислому газу сложнее пробиться сквозь керамическую мембрану. В проточных реакторах со встроенной керамической мембраной дела обстоят немного хуже. Для обслуживания такого типа реактора, необходимо остановить работу внешнего фильтра, слить воду со шланга, вытащить мембрану и очистить ее. Вся эта работа занимает по меньшей мере от 30 до 60 минут. Можно конечно иметь запасную мембрану и менять ее во время обслуживания. Еще одним минусом таких моделей реакторов - это мелкодисперсная пыль углекислого газа в аквариумной воде. Аквариумная вода с такими реакторами очень часто похожа на постоянно падающий снег.

Иначе обстоят дела в аквариумах большого объема. На рынке очень мало готовых устройств, которые подходят для таких аквариумов. Это в первую очередь связано с тем, что для большого объема воды необходимо намного больше углекислого газа. Диффузор для больших аквариумов в этом случае малоэффективен, проточный реактор углекислого газа будет идеальным устройством.

С 2021 года наша компания начала изготавливать проточные реакторы как для маленьких, так и для больших аквариумов. В этой статье мы расскажем о них, ответим на частые вопросы, а также рассмотрим рекомендации по выбору модели.


Устройство и принцип работы проточного реактора


Реактор проточный для углекислого газа в аквариуме

Проточный реактор углекислого газа состоит из камеры, штуцеров, и фитинга для подключения трубки подачи Co2. Реактор интегрируется в существующую систему внешней фильтрации аквариума.

Принцип работы реактора очень простой. Через верхний патрубок отфильтрованная вода после внешнего фильтра поступает в камеру реактора, в этой камере происходит подмешивание углекислого газа с постоянно проходящей водой. Благодаря особой конструкции камеры реактора, углекислый газ не выходит из нее, а остается постоянно в ней, вплоть до полного его растворения.  Насыщенная углекислым газом вода выходит из реактора через нижний штуцер.

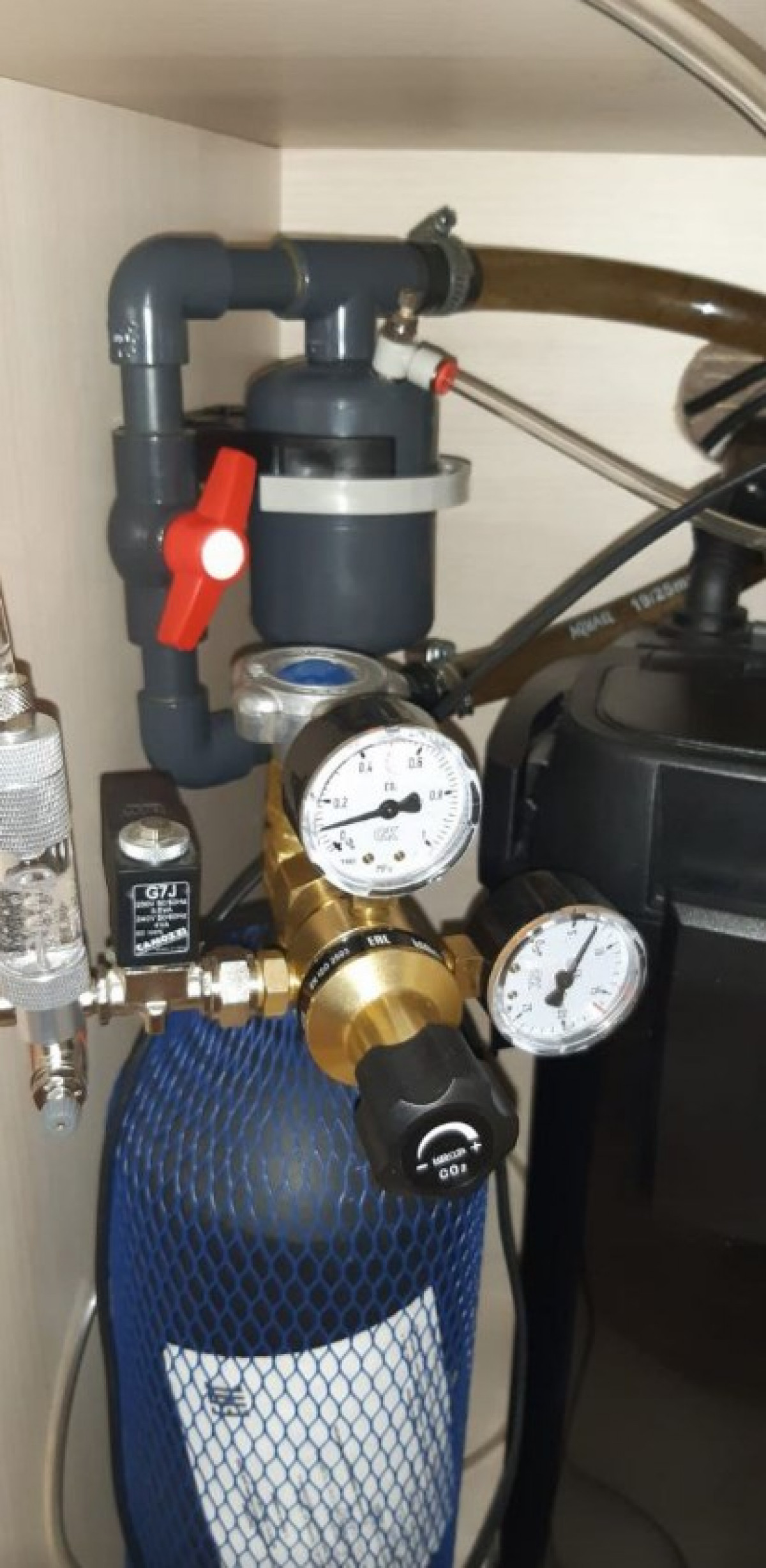

Установка и подключение устройства



Закрепите комплектный кронштейн внутри аквариумной тумбы. Подключите шланги к входному и выходному штуцеру реактора. Ослабьте фиксирующий фитинг и присоедините трубку подачи углекислого газа. Установите реактор в ранее закрепленный держатель-фиксатор. Шланг подачи воды подключается к верхнему штуцеру реактора, шланг выхода воды подключается к нижнему штуцеру реактора.

Установка реактора производится строго в вертикальном положении (фитинг для подключения углекислого газа должен находится сверху).

Во время первого наполнения системы водой необходимо выпустить воздух из камеры реактора, производится это через штуцер подключения трубки углекислого газа. Данную процедуру мы рекомендуем делать с уже подключенной трубкой подачи углекислого газа к соответствующему фитингу. Для этого, в момент запуска внешнего фильтра необходимо пережать трубку подачи газа, далее аккуратно разжимая трубку, необходимо слить в подготовленную емкость небольшое количество воды. Вместе с выходящей водой выйдет находящийся внутри камеры воздух.

После слива воды из завоздушенной камеры необходимо снова пережать трубку и в таком состоянии подключить ее к счетчику пузырьков, при этом внутри камеры может остаться небольшое количество воздуха. Остаточный воздух не повлияет на правильную работу реактора, а спустя непродолжительное время он полностью растворится или выйдет наружу через нижний фитинг в виде крупных пузырьков.

Завершающий этап. Проверьте все соединения на отсутствие утечек воды и включите и настройте необходимую скорость подачи углекислого газа. Давление на выходе углекислотного редуктора рекомендуется устанавливать не более 1 атм.

Важная информация! Обязательное условие правильной эксплуатации проточного реактора является наличие обратного клапана перед счетчиком пузырьков. В противном случае вода может попасть в Систему подачи углекислого газа, что в свою очередь может привести к выходу из строя оборудования. Системы подачи углекислого газа со счетчиком пузырьков, как правило, имеют встроенный обратный клапан. Установка дополнительного обратного клапана в этом случае не обязательна.

Не используйте обратные клапана предназначенные для работы с обычным компрессором. Такие клапана не рассчитаны для работы под давлением и могут привести к плачевной ситуации.

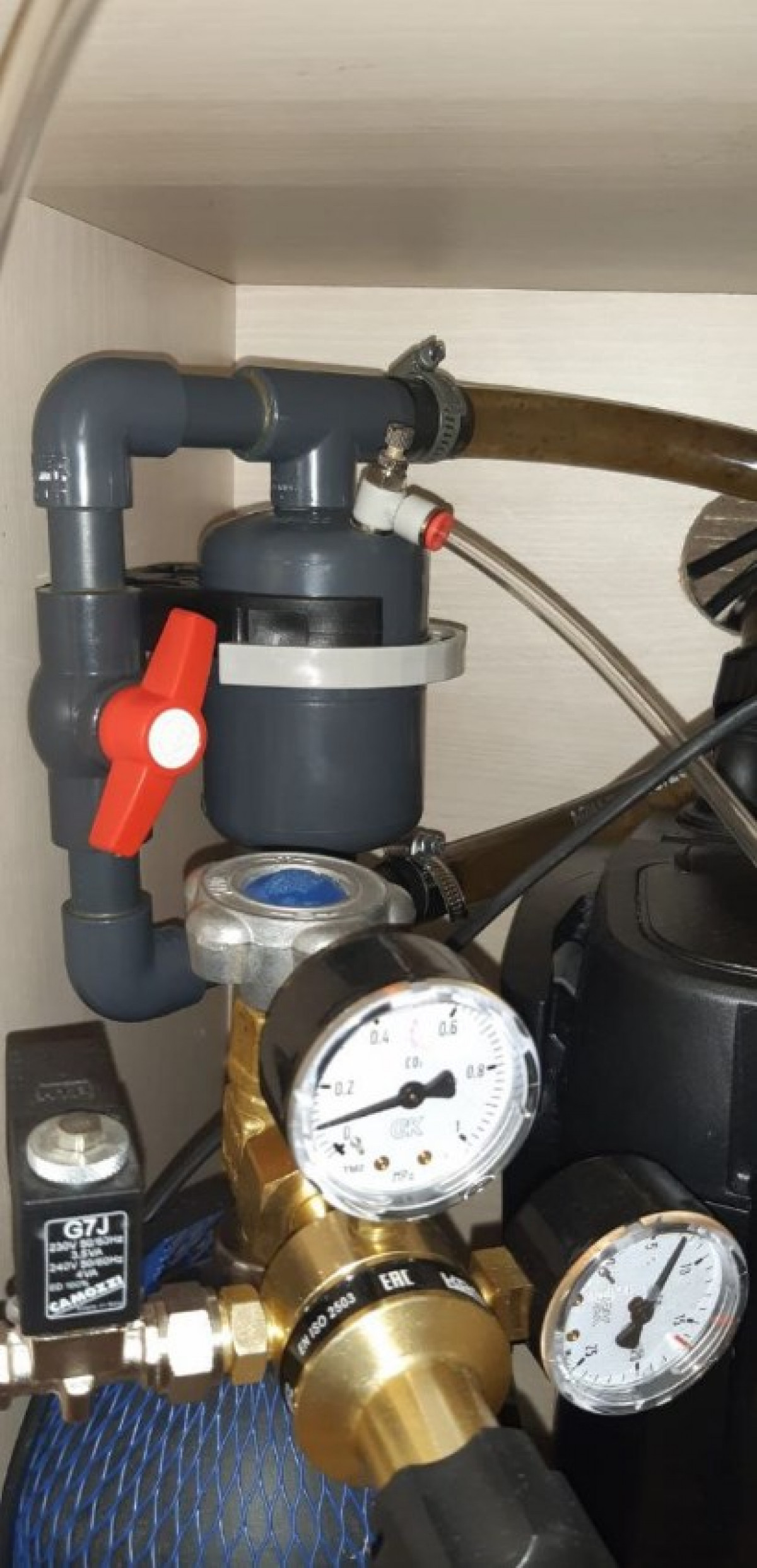

Модели реакторов с обходной трубкой-байпасом


Проточный реактор углекислого газа с байпасом

В каких случаях необходим байпас. Если скорость потока воды из внешнего фильтра слишком высокая, в этом случае можно наблюдать выходящие крупные пузырьки углекислого газа и слышать небольшое шипение. В этом случае необходимо уменьшить скорость потока внешнего фильтра или использовать байпас. Информация о производительности помпы можно найти в паспорте внешнего фильтра или на самом устройстве. Стоит отметить, что заявленная производительность помпы определена производителем при ее работе в оптимальных условиях и без фильтрующих материалов. На самом деле реальная производительность меньше и уменьшается по мере загрязнения фильтрующих материалов внутри емкости внешнего фильтра. В большинстве случаев, байпас не потребуется.

Запуск реактора с байпасом необходимо производить аналогично обычному реактору, при этом кран на обводной трубке должен быть закрыт. Далее необходимо настроить необходимую скорость подачи углекислого газа. Если пузырьки углекислого выходят из шланга в аквариум, в этом случае необходимо очень медленно открывать кран и наблюдать. После того, как пузырьки углекислого газа перестанут выходить трубки, кран необходимо оставить в последнем положении. Если при закрытом кране из трубки не появляются пузырьки углекислого газа, перепускной канал не требуется. В этом случае держите кран постоянно закрытым.

Если Вы столкнулись с проблемой выходящих пузырьков, не огорчайтесь. Обходную трубу можно изготовить самостоятельно в домашних условиях, используя шланг соответствующего размера, двух тройников и запорного крана или сделать заказ и приобрести у нас готовое изделие для модернизации вашей модели реактора.


Выбор модификации




Реакторы с байпасом изготавливаются в 4-х модификациях - это обусловлено разным расположением оборудования в аквариумной тумбе, а также разным направлением выходных шлангов. Перед заказом обратите внимание на это и выберите наиболее подходящую модификацию.

Важная информация. На всех модификациях реактора, нижний штуцер - это выход, насыщенной углекислым газом воды.


Схема монтажа



Для правильной работы реактора, монтаж необходимо производить строго в вертикальном положении. В случаях неправильной установки, реактор не будет полностью растворять углекислый газ или вовсе не будет работать.


Подключение и отключение трубки подачи Со2 к фитингу



  • Разрежьте трубку под прямым углом - используя для этого острый канцелярский нож или трубкорез.
  • После обрезки, убедитесь, что на конце трубки нет заусенцев, царапин, вмятин, заломов или шероховатостей. Угловой срез или деформация не обеспечат надлежащего уплотнения трубки с фитингом и могут вызвать протечку.
  • Вставьте трубку в цангу и протолкните её до упора.
  • Подключите шланги внешнего фильтра, запустите внешний фильтр, откройте подачу углекислого газа и проверьте место соединения трубки с фитином на отсутствие протечек.

Модель фитинга



Проточные реакторы комплектуются двумя типами фитингов для подключения к нему трубки подачи углекислого газа.

Исполнение 1: Прямой фитинг с цанговым зажимом. Обеспечивает надежное подключение трубки, предотвращающий любые утечки газа или аквариумной воды.

Исполнение 2: Поворотный фитинг с цанговым зажимом и регулировкой. Обеспечивает надежное подключение трубки, предотвращающий любые утечки газа или аквариумной воды. Поворотное седло на фитинге позволяет направить подключенную к фитингу трубку в удобную сторону. Стопорная гайка на регулирующей части дросселя позволяет зафиксировать положение иглы. Возможность перекрытия подачи газа или вытекающей воды из камеры реактора обеспечивает простоту обслуживания аквариума и системы фильтрации в процессе его эксплуатации.


Подбор типа модели проточного реактора


 Для выбора необходимой модели реактора воспользуйтесь таблицей ниже.

Тип реактора
и диаметр
штуцера
Звук работы
реактора
бесшумный
Звук работы
реактора
чуть слышно
Звук работы
реактора
слышно
Рекомендуется
установка
байпаса
Обязательная
установка
байпаса
Количество
растворяемого СО2
пуз в мин
Объем
аквариума
литров
Мини 12 мм 50-250 л/час 250-300 л/час 300-350 л/час от 250 л/час
от 300 л/час 400 10-1000
Миди 16 мм 100-250 л/час
250-300 л/час 300-350 л/час от 250 л/час
от 350 л/час 1000 50-2000
Миди 20 мм 200-600 л/час 600-750 л/час 750-850 л/час
от 600 л/час от 850 л/час 1500 100-3000
Макси 16 мм 100-300 л/час 300-400 л/час 400-500 л/час
от 300 л/час от 500 л/час 3000 200-6000
Макси 20 мм 10-500 л/час 500-700 л/час
700-900 л/час
от 500 л/час от 900 л/час 4000 500-10000

Характеристики и преимущества


Проточные реакторы, производимые нашей компанией имеют ряд преимуществ.

  • Устройство не требует частого обслуживания (очистка производится один раз в 24 месяца)
  • 100 % растворение углекислого газа в аквариумах от 20 до 10000 литров
  • Отсутствие протечек (применение клеевых соединений и предпродажная проверка под давлением 4 атм)
  • Уникальная камера растворения углекислого газа (отсутствие вращающихся элементов и керамических мембран)
  • Универсальность (три типоразмера реакторов c возможностью подключения шлангов внешнего фильтра диаметром 12/16, 16/22, 19/25, а также гофрированных шлангов диаметром 25 мм опционально)
  • Надежное подключение трубки подачи газа (фитинг изготовлен из нержавеющей стали марки AISI 304)
  • Не требует электричества
  • Долгий срок службы благодаря своей конструктивной особенности и использования "износостойких" материалов
  • Не уменьшает скорость потока! (поперечное сечение входных и выходных отверстий не занижает сечение используемых шлангов внешнего фильтра)
  • Производительность (в зависимости от модели реактора и скорости потока воды можно добиться подачи Со2 до 4000 пузырьков в минуту)
  • Применение как в маленьких так и больших аквариумах

Обслуживание устройства


Очистка реактора производится один раз в 24 месяца. Для очистки необходимо отсоединить шланги с входного и выходного штуцера реактора, а также трубку подачи углекислого газа. Далее поместить реактор на один час в емкость в раствором 1 часть белизны и 5 частей воды. После очистки реактора его хорошо промыть под проточной водой. Подключение и запуск реактора производится в обратной последовательности.

Важная информация. Не используйте щетку и другие твердые предметы для очистки внутренней части реактора.

Совет. Для простого запуска внешнего фильтра на время обслуживания используйте переходной штуцер-соединитель. Соедините два отключенных шланга (вход-выход) и запустите внешний фильтр в работу.

Испытания показали, что спустя более чем 24 месяца эксплуатации устройства без проведения очистки, его характеристики не ухудшаются. В действительности чистка реактора не нужна. Накопленные бактерии внутри камеры не опасны для жителей вашего аквариума.


Часто задаваемые вопросы и ответы


Вопрос: При каком расходе требуется байпас? Какое количество Со2 может растворить реактор или какой реактор мне следует купить?
Ответ: Ознакомьтесь с таблицей выбора типа реактора, а также их техническими характеристиками.


Вопрос: Почему пузырьки углекислого газа выходят из выходного шланга в реакторе без байпаса?
Ответ Вариант 1: Возможно, что в реакторе слишком большая или слишком маленькая скорость воды.
Решение. Уменьшите или увеличьте скорость потока или установите байпас.
Определите фактический расход воды, это можно сделать с помощью литровой емкости. После измерений посмотрите таблицу.

Для определения фактической производительности помпы наберите один литр воды, при этом необходимо засечь время в секундах, за которое литровая емкость наполнится.
Далее воспользуйтесь простой формулой Расход = 1 литр : секунды (засеченное Вами время) x 3600 (фиксированное значение).

К примеру литровая емкость наполняется ровно 10 секунд. Получаем 1:10x3600=360 литров в час. Фактическая производительность помпы внешнего фильтра равна 360 л/час.

Ответ Вариант 2: В камере реактора есть воздух или постоянно попадает воздух. Воздух в воде растворяется примерно в 40 раз хуже, чем углекислый газ.

Ответ Вариант 3: Неправильное монтажное положение. Вода всегда должна течь через реактор сверху вниз. см. примечание "Установка и подключение устройства".


Вопрос: Имеет ли значение монтажное положение реактора?
Ответ: Да, реактор правильно работает только в случае, если вода течет через него сверху вниз. На верхней части колбы реактора установлен нержавеющий фитинг для подключения трубки подачи углекислого газа. Устройство не будет работать, если его становить под углом или вверх ногами.


Вопрос: Можно ли эксплуатировать реактор под водой?
Ответ: Да, реактор можно установить под водой. Некоторые клиенты используют наши реакторы в сампах (фильтрующих резервуарах). При этом важно соблюдать правильное монтажное положение.


Вопрос: Нужно ли чистить реактор.
Ответ: Испытательные реакторы не очищались более 2-х лет, при этом растворение осталось на прежнем уровне. Обязательное условие - через него должна протекать отфильтрованная вода. Если вы хотите очистить реактор, просто погрузите его в емкость с раствором 1 часть белизны и 5 частей воды. Спустя один час хорошо промойте реактор под проточной водой.


Вопрос: Растворяет ли реактор воздух?
Ответ: Растворяет, но стоит учитывать, что воздух растворяется в 40 раз дольше, чем углекислый газ.

Вопрос: При подаче углекислого газа, из колбы реактора слышны какие-то щелчки. При этом если увеличиваю скорость подачи, частота щелчков тоже увеличивается. Хотелось отметить, после прекращения подачи газа щелчки прекращаются. Это неисправность колбы?
Ответ: Такие щелчки не являются неисправностью и обусловлены тем, что в камере растворения углекислого газа попадает и скапливается воздух. Такая "газовая смесь" приводит к образованию посторонних звуков-щелчков. Как правило, такое происходит после обслуживания внешнего фильтра и/или связана с завоздушиванием системы фильтрации. Спустя непродолжительное время весь воздух выйдет и щелчки исчезнут.
В случаях постоянного завоздушивания системы фильтрации (если внутри входного шланга (от внешнего фильтра к реактору) будут постоянно видны поступающие крупные пузырьки воздуха) необходимо провести мероприятия, по ее устранению.

Вопрос: Корпус реактора имеет какой-то запах. Это не повлияет на моих гидробионтов?
Ответ: Корпус реактора, а также многие детали соединяются клеевым составом. Используемый клей соответствует всем санитарным требованиям, в своем составе он не содержит токсические соединения и разрешен для использования в трубах с питьевой водой.
После подключения реактора в систему фильтрации аквариума и его запуска запах полностью исчезает.
Мы рекомендуем однократно промыть реактор перед первых включением проточной водой из-под крана.
Важно! Не пытайтесь ничего удалить или изменить внутри реактора. Не помещайте внутрь реактора посторонние предметы.

Вопрос: Какое количество углекислого газа может растворить реактор или какой реактор мне следует купить.
Ответ: Для выбора подходящей модели реактора необходимо воспользоваться таблицей (Подбор типа модели проточного реактора). В данной таблице также можно узнать и характеристики реакторов.


Вопрос: Можно ли снабдить реактор фитингами под склейку. Я хочу его врезать в существующую систему трубопроводов.
Ответ: Да, это возможно. Для этого при оформлении заказа напишите свои пожелания в поле "Комментарии к заказу". Так как изделие является нестандартным, нам потребуется некоторое время для его изготовления. Также возможно изменится стоимость. Данную информацию Вам сообщит сотрудник нашей компании при согласовании по телефону.

Вопрос: Я использую внешний фильтр, а у него гофрированный шланг внутренний диаметр 25 мм. Можно ли изготовить реактор для моего типа шланга.
Ответ: Да, это возможно. Напишите нам письмо на электронную почту с запросом или оформите заказ на нужную модель и укажите свои пожелания в поле "Комментарии к заказу".

Вопрос: Пузырьки углекислого газа в счетчике пузырьков увеличенного объема появляются неравномерно. С чем это связано?
Ответ: Это возникает из-за разницы давлений в трубках подачи газа. Для исключения такой ситуации обратный клапан необходимо устанавливать как можно ближе к входному фитингу счетчика пузырьков.

Вопрос: Я установил реактор с байпасом, но у меня почему их шланга выходят в аквариум пузырьки углекислого газа.
Ответ: Во первых проверьте, правильно ли установлен реактор, под правильной установкой мы имеем ввиду строго вертикальное положение, при этом фитинг для подачи газа в камеру реактора должен находится сверху. Далее полностью перекройте кран и постепенно начинайте его открывать. Открытие крана необходимо производить маленькими шагами-перемещениями. Наблюдайте за выходящей водой в аквариум. Как только пузырьки углекислого газа перестанут выходить из шланга, оставьте кран в последнем положении. На этом настройка реактора с байпасом завершена.

Заключение.


Наша компания постоянно развивается и совершенствуется. Все оборудование проходит обязательную предпродажную проверку в работе и полностью готово к эксплуатации.

Устали чистить диффузор или мембрану своего проточного реактора? С нашими устройствами эта проблема будет решена!
Забудьте о бесконечной беготне и наслаждайтесь своим аквариумом.

Ознакомиться с подробными характеристиками проточных реакторов и купить их можно в нашем интернет-магазине разделе Комплектующие.
