1. Меры предосторожности при работе с СО2 баллонами


Комплектная система СО2 предназначена для подачи углекислого газа в аквариум. Баллон находится под высоким давлением! Не роняйте баллон, храните его в прохладном месте. Защищайте от прямых солнечных лучей и температуры выше 50°С. Используйте  баллон  только в вертикальном положении. Заправлять баллоны необходимо только на специализированных заправочных станциях.

Углекислый газ тяжелее воздуха и в высокой концентрации может оказать удушающее действие, не вдыхайте его. Хранить в хорошо проветриваемом помещении и в недоступном от детей месте.

При транспортировке баллона хорошо закрепите его, чтобы предотвратить повреждение вентиля и утечку углекислого газа.


2. Баллон


Баллон - сосуд, имеющий одну или две горловины для установки вентилей, фланцев или штуцеров, предназначенный для транспортировки, хранения и использования сжатых, сжиженных или растворенных под давлением газов.

Приобретаемые баллоны в нашей компании изготовлены из стали, не имеют швов (бесшовные), нижняя часть имеет плоское дно, изготовлены и прошедшие аттестацию на территории России согласно ГОСТ 949-73.

Обратите внимание, наши баллоны имеют вентиль с аварийным клапаном сброса избыточного давления многоразового срабатывания.

Такой клапан предохранит баллон от разрушения при его нагреве, а также предотвратит поднятию давления газа до критической отметки. В таких случая, а также в случаях перезаправки баллона сработает многоразовый клапан и сбросит лишнее давление до нормального уровня.

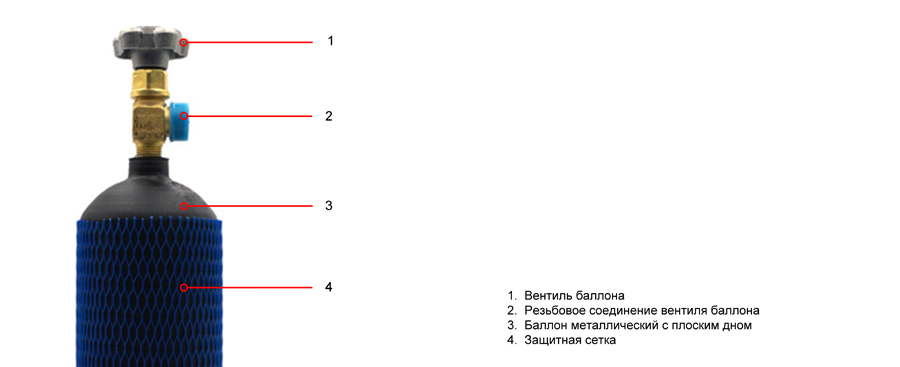

Рисунок №1

Характеристики баллонов для систем Со2


Объем баллона
(л)
Тип вентиля, резьба Вес пустого баллона
(кг)
Вес заправляемого Со2
(кг)
Высота с вентилем
(мм)
Диаметр
(мм)
Баллон 2 литра ВК-94-01, G 3/4 3,8 1,2 415 108
Баллон 2 литра Cavagna, W 21,8 3,8 1,2 385 108
Баллон 4 литра ВК-94-01, G 3/4 7,0 2,4
475 140
Баллон 4 литра Cavagna, W 21,8 7,0 2,4
445 140
Баллон 5 литров ВК-94-01, G 3/4 8,0
3,0
540 140
Баллон 5 литров Cavagna, W 21,8 8,0
3,0
515 140
Баллон 10 литров ВК-94-01, G 3/4 15,0
6,0
920 140
Важная информация! Табличные данные могут незначительно отличаться от реального веса углекислотного баллона. Точный вес баллона указан на его горловине без учета вентиля! Вес вентиля равен 435 грамм.

3. Углекислотный редуктор. Описание и принцип работы.


Редуктор малогабаритный для углекислого газа, предназначен для понижения и регулирования давления газа и автоматического поддержания на постоянном уровне рабочего давления, поступающего из баллона СО2. На рисунке ниже можно наглядно ознакомиться со всеми деталями редуктора и "обвеса" к нему.

Рисунок №2

4. Комплектация обвеса соленоидом и блоком питания на 12 В


Система Со2 для аквариума на 12 Вольт

По желанию клиента, обвес может быть укомплектован блоком питания и соленоидом на 12 Вольт.
Такая модификация имеет ряд преимуществ перед обвесом на 220 В:

  • безшумная работа
  • низкая температура нагрева соленоида
  • светодиодная индикация работы клапана
  • безопасное напряжение


5. Установка соленоида



  • установите катушку (соленоид) на шток пневмораспределителя
  • установите шайбу
  • зафиксируйте соленоид плоской гайкой

Все соединения имеют заводские прокладки и уплотнительные кольца, дополнительно герметизировать соединения не требуется


6. Установка счетчика пузырьков углекислого газа

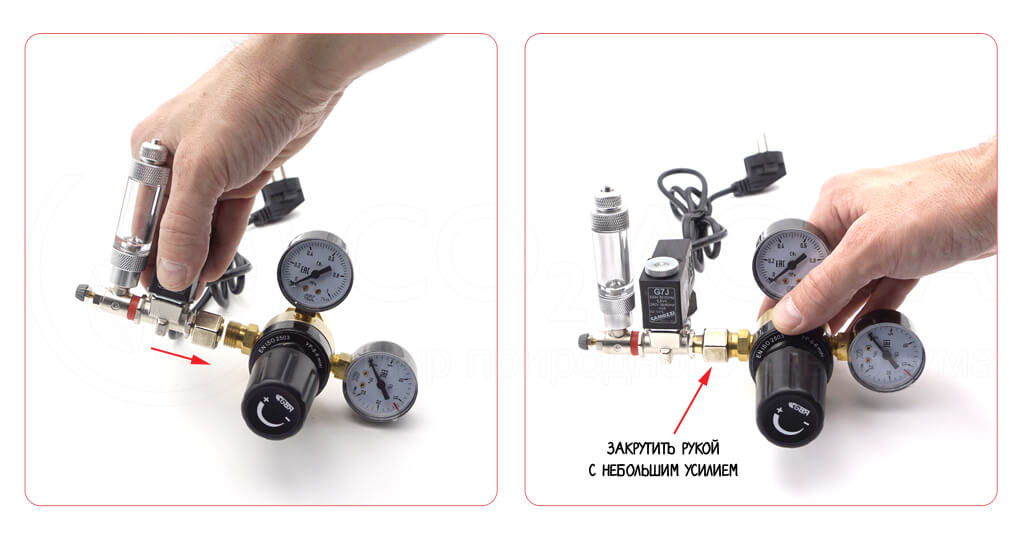

Если в вашей системе предусмотрен счетчик пузырьков углекислого газа (модель “установка на редуктор)”, его также необходимо установить, закрутив его по часовой стрелке.

  • открутите фиксатор трубки
  • открутите верхнюю часть счетчика пузырьков и извлеките из колбы герметизирующее колечко
  • установите герметизирующее колечко на седло регулятора тонкой настройки
  • закрутите верхнюю часть счетчика пузырьков
  • присоедините счетчик пузырьков к седлу и закрутите его по часовой стрелке
Важная информация. Во избежание повреждения колбы счетчика пузырьков углекислого газа, закручивайте его, придерживая за нижнюю металлическую часть корпуса. Счетчик пузырьков (установка на редуктор и установка на трубку) имеют встроенный обратный клапан.


7. Подключение редуктора к баллону и настройка давления на выходе

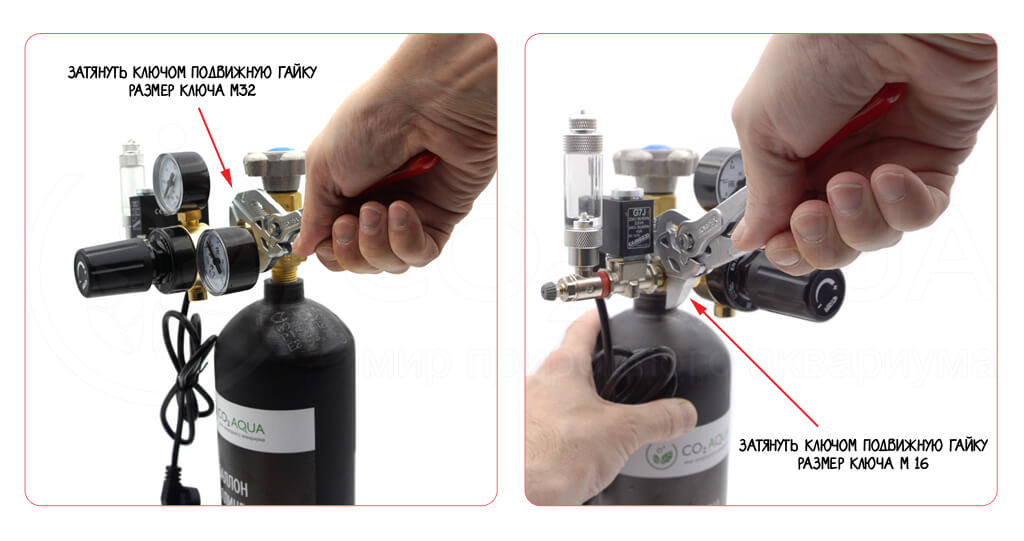

  • присоедините подвижную гайку редуктора и затяните ее разводным ключом или ключом на 32 мм
  • убедитесь, что регулировочный маховик выходного давления находится в крайнем левом положении

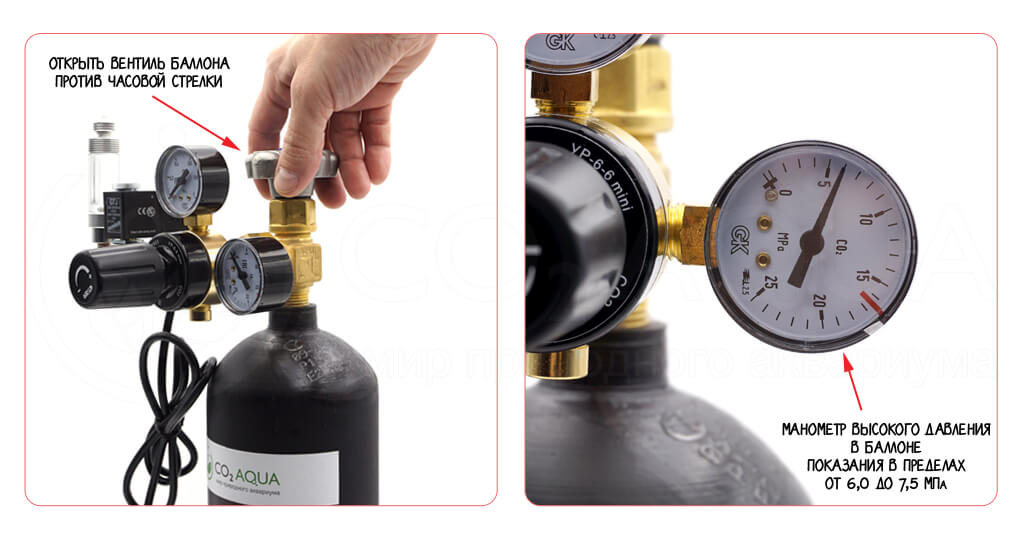

  • откройте вентиль углекислотного баллона, поворачивая его против часовой стрелки (несколько оборотов)
  • после полного открытия вентиля баллона, закрутите его обратно на пол-оборота
  • убедитесь в отсутствии утечки углекислого газа

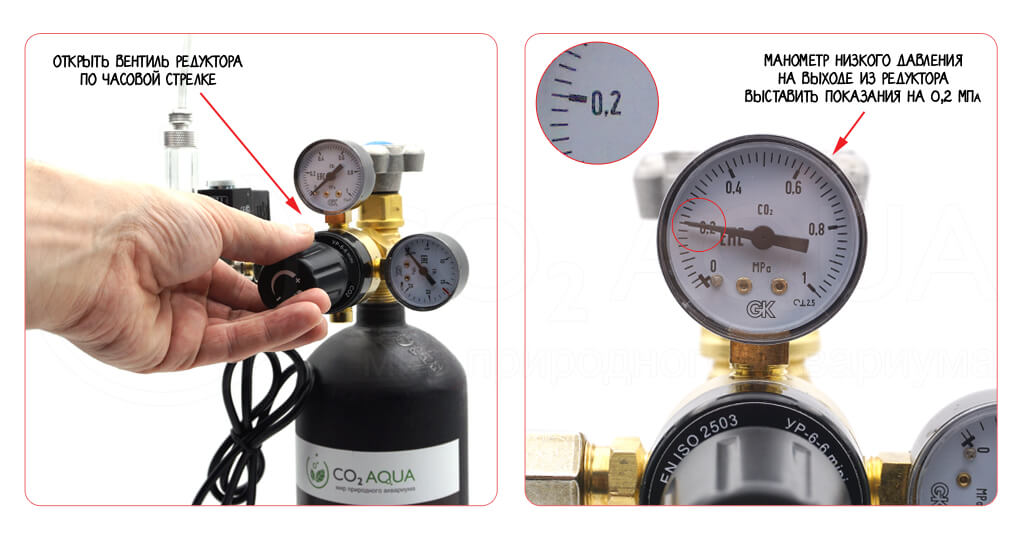

  • отрегулируйте выходное давление на выходе из редуктора 0.2 МПа, медленно поворачивая маховик по часовой стрелке

Важная информация! В первые два дня после запуска Системы Со2 давление на выходе из редуктора немного “гуляет” и как правило падает, это связано с промоканием внутренней мембраны в редукторе. Отрегулируйте при необходимости давление на выходе до необходимых 2 МПа


8. Запуск Системы подачи углекислого газа

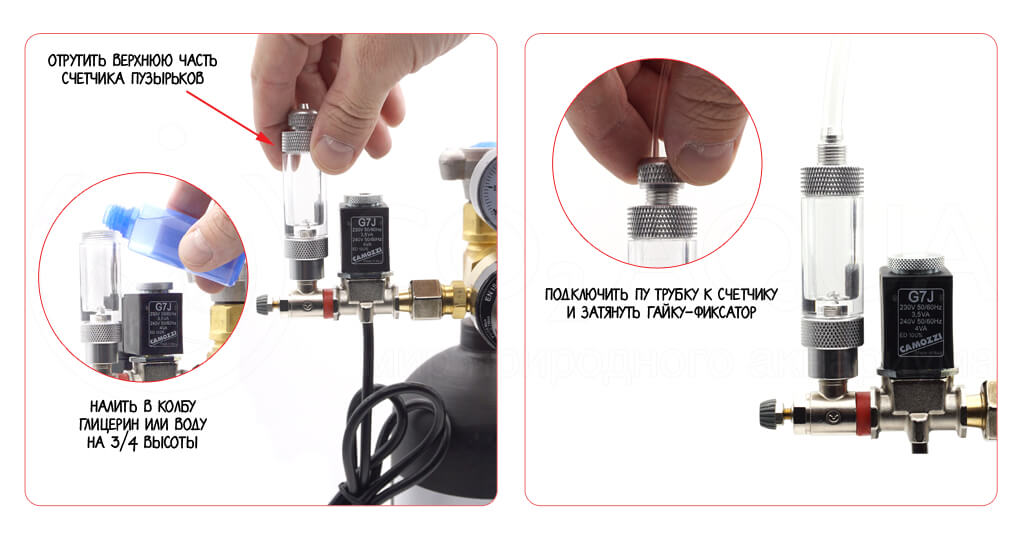

  • открутите верхнюю часть счетчика пузырьков
  • заполните колбу счетчика водой или глицерином
  • закрутите вернюю часть счетчика и подключите к нему полиуретановую трубку
  • подключите сетевой шнур в розетку таймера

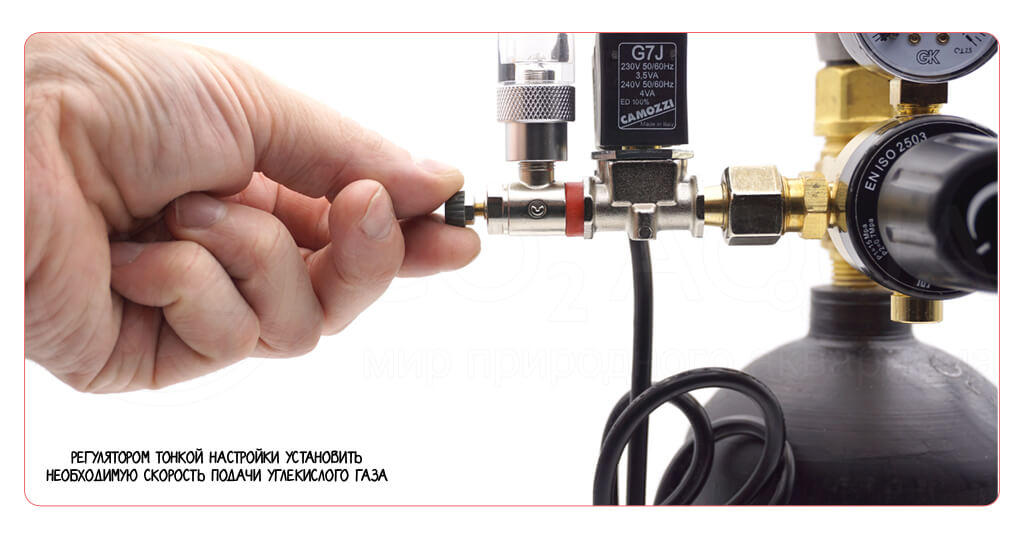

  • настройте игольчатым клапаном необходимую скорость подачи углекислого газа

Для подключения полиуретановой трубки к стеклянным диффузорам проявите аккуратность и не сломайте их. Для более простой установки трубки, окуните ее кончик в кипяток на несколько секунд, трубка после такого прогрева становится мягкой и ее можно с легкостью надеть на стеклянный носик диффузора.



Обратите внимание! Система Со2 обязательно должна быть укомплектовано обратным клапаном, такой клапан предотвратит попадание воды в редуктор, что в свою очередь может привести к выходу из строя системы. Счетчики пузырьков на наших Системах имеют встроенный обратный клапан, дополнительная установка обратного клапана не обязательна. Не используйте обратные клапана предназначенные для компрессора, они очень ненадежны и не предназначены для работы под давлением.


8.1 Наблюдение


Собранную систему первое время не оставляйте без присмотра, обязательно каждые 30 мин, а то и чаще проверяйте процесс подачи углекислого газа.

В ночное время систему Со2 рекомендуется отключать, для этого необходимо использовать механическое или электронное реле времени.

Во-первых,- так безопасней для рыбок, во-вторых, это экономия подаваемого углекислого газа в аквариум.

Примечание.

*конструкция систем Со2 для аквариума может меняться, на работу это не влияет.


9. Установка количества СО2 (счетчик пузырьков)


Рекомендуется устанавливать уровень содержания СО2 в аквариуме в пределах 20-25 мг/литр. Количество пузырьков зависит от разных факторов, таких как количество растений, движение воды, интенсивность освещения и др. Таким образом, необходимое количество пузырьков СО2 определяется для каждого аквариума индивидуально.


10. Правило для установки начального количества пузырьков


Количество углекислого газа для аквариума

Скорость подачи Со2 измеряется в количестве проходящих пузырьков в одну секунду или одну минуту.

Для акваскейпов и аквариумов с средним или большим количеством растений, в качестве первой настройки можно использовать следующее правило:

На 10 литров объема аквариума необходимо подавать 10 пузырьков в минуту

Таким образом, для стандартного аквариума объемом 60 литров следует подавать около 60 пузырьков в минуту или 1 пузырек в секунду.

Более подробную информацию о количестве подаваемого углекислого газа в аквариум можно узнать в статье Правильное количество пузырьков для моего аквариума


11. Содержание углекислого газа в воде в зависимости от ее кислотности и карбонатной жесткости (pH и kH)


Количество растворенного в воде углекислого газа можно определить, зная несколько параметров воды, а именно ее кислотность и карбонатную жесткость. Именно на этой взаимосвязи и построена таблица, представленная ниже.

Значения CO2, выраженные в мг/л, на зелёном поле таблицы являются оптимальными для здорового и мощного развития растений и при этом данная концентрация безопасна для живых организмов, населяющих аквариум.

1) С помощью тестов измерьте карбонатную жёсткость.

2) Определите желаемое содержание СО2 в воде.

3) Найдите соответствующее значение рН в таблице.

Например, при 8°dKH, и желаемом содержании CO2 как 25 мг/л – этому в таблице будет соответствовать значение pH 7,0.

При dKH 15° и CO2 24 мг/л значение pH будет 7,3. А при dKH 2° и CO2 25 мг/л нужно стремиться к значению pH 6,4.
