Проточный реактор Со2 с колбой и байпасом

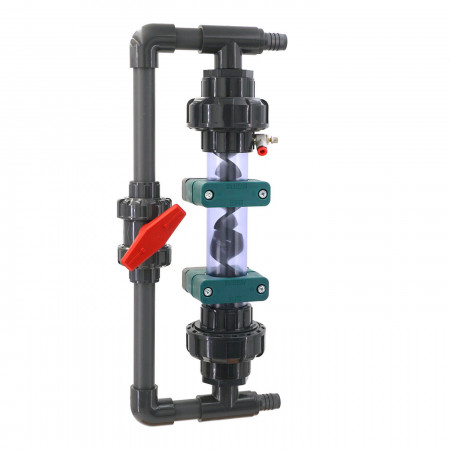

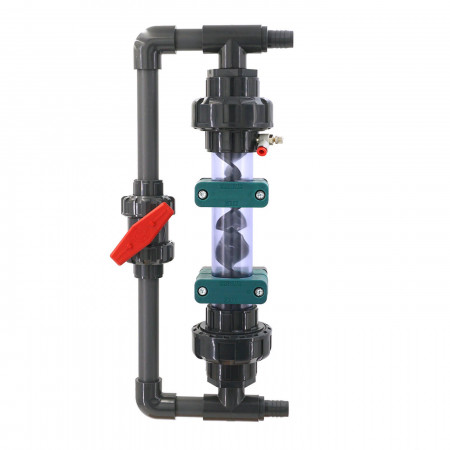

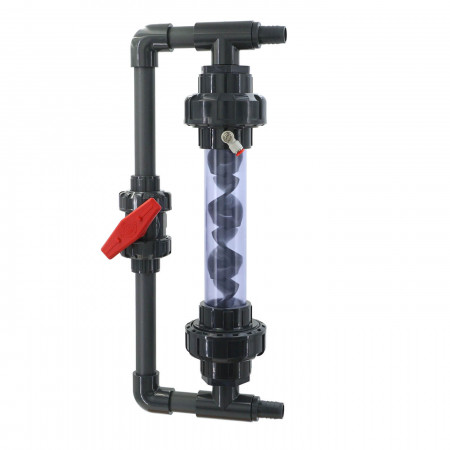

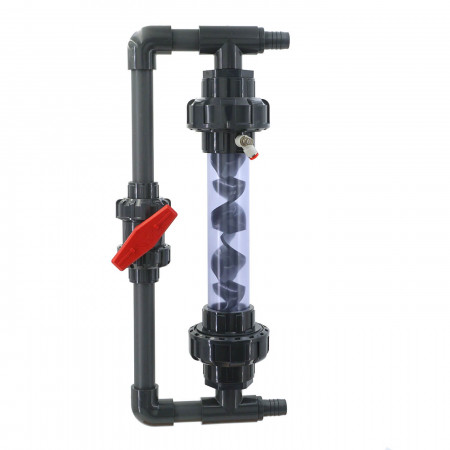

Проточный реактор с прозрачной колбой и байпасом предназначен для растворения углекислого газа. Устройство позволяет добиться 100% растворения Со2 в воде.

Благодаря разборной конструкции, проточный реактор универсален и подойдет для подключения его к системе фильтрации как в правом, так и в левом исполнении (направление штуцеров). Прозрачная колба со встроенной жестко зафиксированной чередующейся спиралью позволяет наблюдать за процессом растворения углекислого газа в воде. Реактор не требует частого обслуживания, чрезвычайно производительный и прослужит Вам долгие годы. Идеально подходит для средних и больших аквариумов.

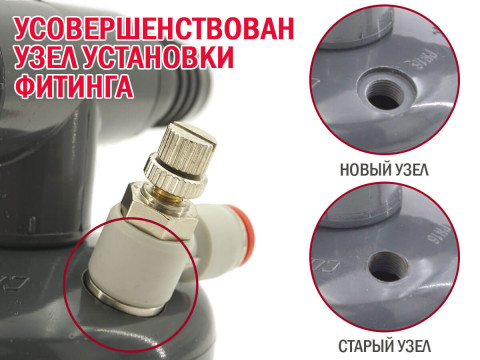

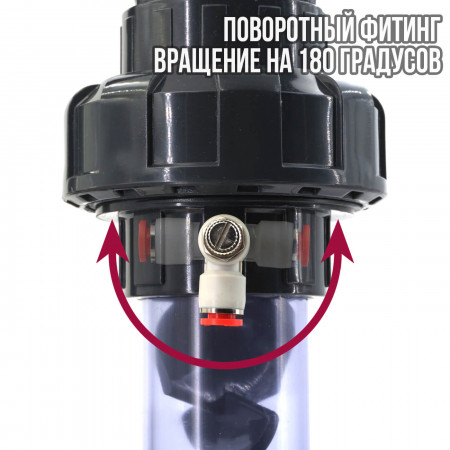

Поворотный фитинг с цанговым зажимом и краном обеспечивает надежное подключение трубки подачи газа, предотвращающий любые утечки газа или аквариумной воды. Поворотное седло на фитинге позволяет направить подключенную к фитингу трубку подачи газа в необходимую сторону. Стопорная гайка на регулирующей части дросселя позволяет зафиксировать положение иглы. Возможность перекрытия подачи газа или вытекающей воды из реактора обеспечивает простоту первоначального запуска, обслуживания аквариума и системы фильтрации в процессе его эксплуатации.

Важно! Поворотный фитинг с краном не предназначен для регулировки скорости подачи газа, для этих целей необходимо использовать регулятор тонкой настройки Комплектной Системы Со2 для аквариума.

Для подсчета подаваемого количества углекислого газа в аквариумы объемом 500 литров и более рекомендуется использовать счетчик пузырьков увеличенного объема.

Важная информация! Обязательным условием правильной и безопасной эксплуатации проточного реактора, является наличие обратного клапана в магистрали подачи газа, установленного после счетчика пузырьков.

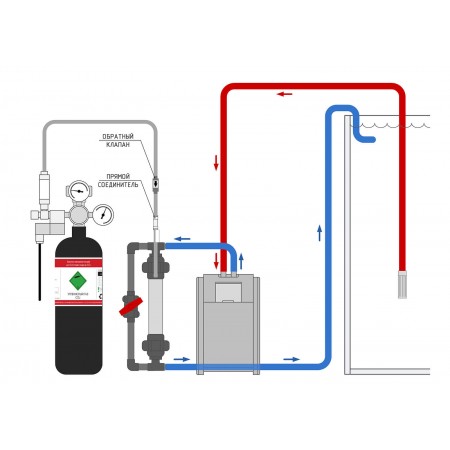

Проточный реактор Со2 врезается в существующую систему фильтрации, в зависимости от расположения трубок подачи воды в аквариуме через него может проходить до 95% объема воды аквариума. Несмотря на наличие обратного клапана в конструкции счетчика пузырьков, в случаях неправильной его установки на Систему Со2 или расслабления его на резьбовом соединении (особенно в верхней части - место подключения трубки или верхней резьбовой части счетчика пузырьков) есть большой риск протечки проходящей через проточный реактор аквариумной воды.

Для исключения такого риска рекомендуется установить на трубку подачи газа после счетчика пузырьков ДОПОЛНИТЕЛЬНЫЙ обратный клапан из нержавеющей стали. В случаях использования счетчика пузырьков увеличенного объема, дополнительный обратный клапан устанавливается ближе к колбе проточного реактора.

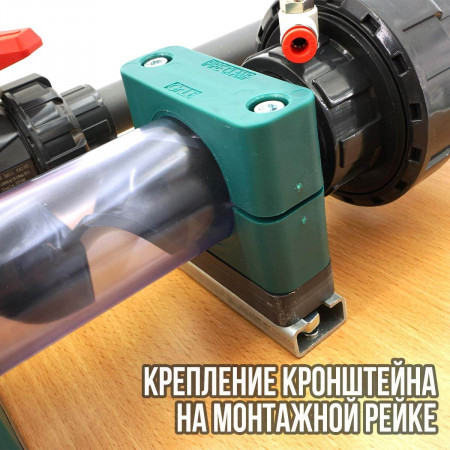

Инструкция по сборке проточного реактора и монтажу кронштейнов

Запуск реактора:

• Нанесите небольшое количество силиконовой смазки на уплотнительные кольца колбы реактора и шарового крана
• Выполните сборку Установите проточный реактор в аквариумной тумбе
• Подключите шланги системы фильтрации аквариума к штуцерам реактора
• Подключите трубку подачи Со2 к фитингу реактора
• Запустите систему фильтрации
• Проверьте герметичность всех соединений и подключений
• Установите кран на обводной системе (байпасе) в положение закрыто
• Включите Систему Со2 и настройте требуемую скорость подачи газа
• В процессе работы проточного реактора и Системы Со2 отрегулируйте положение запорного крана на обводной системе

Важно! Первоначальный запуск проточного реактора Со2 производится с полностью закрытым регулирующим краном. Производительность помпы внешнего фильтра влияет на положение крана на обводной системе (байпасе). Чем выше производительность, тем больше приоткрыт кран. Для корректной работы проточного реактора (100% растворение Со2) необходимо подобрать такое положение крана, при котором пузырьки углекислого газа перестанут выходить из реактора в аквариум. Подбор положения крана выполняется один раз при первом запуске проточного реактора Со2.

Если при закрытом кране на обводной системе реактора нерастворившиеся пузырьки углекислого газа не попадают в аквариум, перепускной канал не требуется. В этом случае незначительно приоткройте кран - это исключит застой воды в байпасе.

Рекомендация по нанесению силиконовой смазки. Аккуратно извлеките уплотнительные кольца из канавок колбы реактора и шарового крана. Удалите остатки старой смазки и загрязнения сухой безворсовой салфеткой. Нанесите небольшое количество смазки на пальцы (лучше в латексных перчатках) или на чистую салфетку. Равномерно смажьте уплотнительное кольцо по всей поверхности. Смазки не должно быть слишком много. Кольцо должно выглядеть блестящим, но без излишков смазки, которые могут выдавливаться в реактор или забивать шаровой кран. Проводите смазку после каждой разборки или по мере высыхания кольца для сохранения герметичности.

Рекомендация по техническому обслуживанию шарового крана. При смазке шарового крана уделите особое внимание зоне между «шаром» и седлом уплотнения. После сборки поверните кран несколько раз (открыто/закрыто), чтобы смазка равномерно распределилась по внутренним поверхностям.

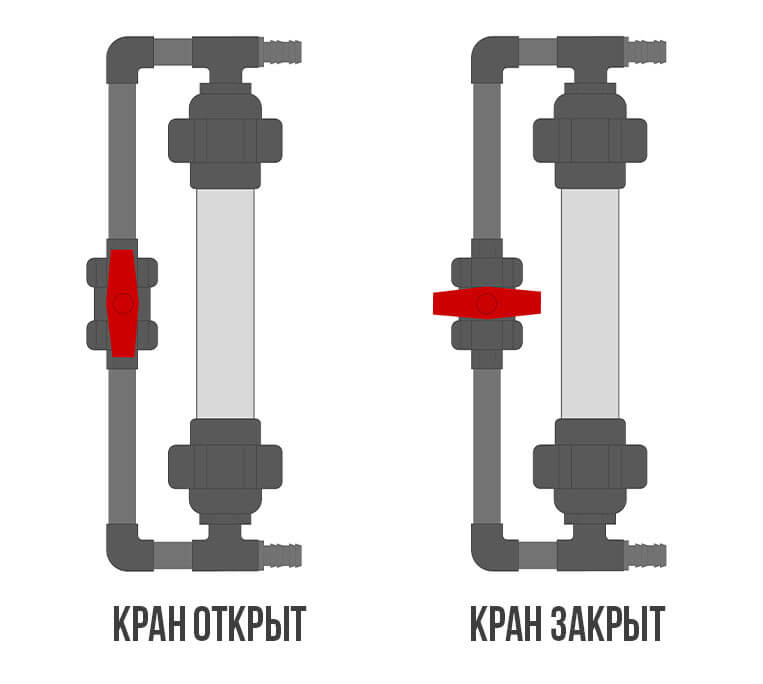

Положение крана на обводной системе байпасе

Преимущества

• 100 % растворение углекислого газа
• Большая производительность
• Не требует электричества
• Простая интеграция в существующую систему фильтрации
• Отсутствие налета на внутренней части трубок в процессе эксплуатации
• Простая сборка и разборка устройства благодаря резьбовым соединениям
• Надежное подключение трубки подачи газа (цанговый зажим)
• Устройство не требует частого обслуживания (очистка устройства производится один раз в 24 месяца)
• Долгий срок службы благодаря своей конструктивной особенности и использования "износостойких" материалов
• Отсутствие протечек (применение клеевых и резьбовых соединений, а также предпродажная проверка под давлением 4 атм)
• Уникальная камера растворения углекислого газа с чередующейся спиралью (отсутствие вращающихся элементов и керамических мембран)
• Не уменьшает скорость потока! (поперечное сечение входных и выходных отверстий не занижает сечение используемых шлангов внешнего фильтра)

Характеристики

• Типоразмер подключаемого шланга, мм (внутренний диаметр/наружный диаметр): опционально 16/22, 20/25, 25/32
• Опционально предусмотрена возможность выбора рабочей длины прозрачной колбы (250, 350 и 450 мм)

Размеры (Ш х В х Г), мм

• 190 х 480 х 90 (колба 250 мм)
• 190 х 580 х 90 (колба 350 мм)
• 190 х 680 х 90 (колба 450 мм)

*глубина реактора указана без учета держателя.

Рекомендация по выбору длины прозрачной колбы:

• для аквариумов до 400 литров - 250 мм
• от 400 до 700 литров - 350 мм
• от 700 литров - 450 мм

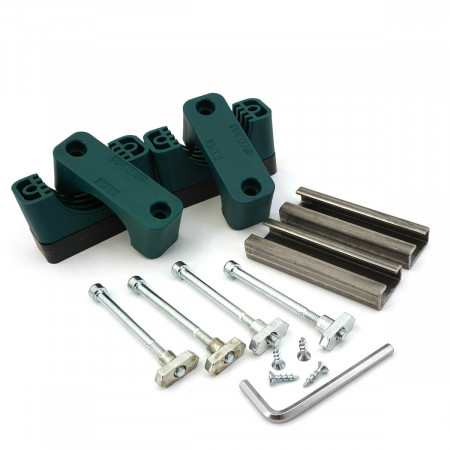

Комплектация:

• реактор - 1 шт.

• держатель-фиксатор - 2 шт.
• комплект метизов и саморезов - 1 шт.
• шестигранный ключ - 1 шт.

Уважаемые покупатели! Производство проточных реакторов находится в г. Челябинск, отгрузка производится со склада г. Челябинска. Срок изготовления от 3 до 10 рабочих дней.
Важная информация! Все реакторы без исключения проходят испытания повышенным давлением (протечки клеевых соединений исключены). Исправные реакторы возврату и обмену не подлежат.
